Invio di una vaga richiesta di preventivo (RFQ) per un L'essiccatore a microonde industriale crea spesso seri problemi a valle. Gli acquirenti spesso ricevono offerte incomparabili e scoprono costi di integrazione nascosti più avanti nel progetto. Potresti anche ricevere apparecchiature che non riescono a passare dalle prove di laboratorio alla produzione manifatturiera completa. Questo divario dimensionale crea gravi colli di bottiglia operativi.
Una richiesta di offerta ben strutturata previene completamente questi problemi. Costringe i fornitori concorrenti ad affrontare in modo trasparente e anticipato le realtà del riscaldamento dielettrico. Devono dettagliare i rischi di fuga termica, l’efficienza di conversione energetica e le spese operative effettive. Abbiamo creato questa guida completa per aiutarti a redigere un documento di appalto altamente efficace. Forniamo un quadro tecnico e commerciale rigoroso. Imparerai come filtrare rapidamente i fornitori non qualificati. Scoprirai anche come garantire prezzi accurati e definitivi prima di firmare qualsiasi contratto di produzione a lungo termine.
Dati precisi sui materiali (proprietà dielettriche, umidità in ingresso/uscita) costituiscono il fondamento di una richiesta di offerta accurata.
Indica chiaramente la capacità di essiccazione del microonde richiesta per evitare che i fornitori sottodimensionino il generatore.
Delineare in anticipo i vincoli della struttura, in particolare per quanto riguarda l'ingombro e il consumo energetico accettabile dell'asciugatrice.
Richiedere parametri di test proof-of-concept (pilota) come parte obbligatoria della proposta del fornitore.
Il fondamento della vostra richiesta di offerta si basa interamente su dati materiali precisi. I fornitori non possono dimensionare accuratamente le apparecchiature senza comprendere il prodotto. Fornire specifiche dettagliate evita costose revisioni tecniche successive.
Dettaglia la tua esatta percentuale di umidità iniziale. È inoltre necessario definire la rigorosa tolleranza dell'umidità finale richiesta per il controllo qualità. Evitare di utilizzare intervalli ampi come 'dal 10 al 15%'. Una variazione di appena l’1% nell’umidità finale ha un impatto esponenziale sulla potenza delle microonde richiesta. La rimozione delle ultime gocce di acqua legata richiede molta più energia rispetto all’evaporazione dell’acqua libera in superficie. Specificare se si misura l'umidità su base umida o su base asciutta. Questa chiarezza allinea i calcoli del fornitore agli standard del vostro laboratorio.
La tua richiesta di offerta deve elencare proprietà fisiche specifiche. Includere densità apparente, calore specifico e conduttività termica. Definire chiaramente lo stato del materiale prima dell'inizio della lavorazione. Comunica ai fornitori se lavoreranno un impasto liquido, una polvere, un solido granulare o una pasta densa. È necessario definire la temperatura massima consentita. Ciò impedisce la degradazione del prodotto durante i cicli di riscaldamento rapidi. I campi a microonde a volte creano punti caldi localizzati. Gli applicatori mal progettati causano pericolose instabilità termiche. Un limite di temperatura rigoroso obbliga il fornitore a progettare meccanismi di raffreddamento o di pulsazione di potenza adeguati.
Lista di controllo dei dati delle specifiche dei materiali
Tipo di proprietà |
Metrica obbligatoria |
Perché ne hai bisogno |
|---|---|---|
Profilo di umidità |
% iniziale e % finale |
Calcola la massa d'acqua totale da rimuovere. |
Stato fisico |
Densità apparente (kg/m³) |
Determina i limiti di carico del nastro trasportatore. |
Limiti termici |
Temperatura massima (°C) |
Previene la combustione e la fuga termica. |
I materiali reagiscono diversamente ai campi elettromagnetici. Chiedere agli acquirenti di includere la tangente di perdita e la costante dielettrica del loro materiale. Fornire questi valori alle frequenze industriali standard. Le frequenze tipiche includono 915 MHz o 2450 MHz. Tieni presente che queste proprietà spesso cambiano quando il materiale si riscalda. Se ti mancano questi dati, rendili un requisito rigoroso. Richiedere al fornitore di misurare queste proprietà durante la fase di proposta. Non possono garantire le prestazioni senza sapere in che modo il prodotto assorbe le frequenze radio.
I requisiti di capacità determinano le dimensioni fisiche e la potenza in uscita dell'intero sistema. Obiettivi di capacità vaghi portano costantemente a macchine drasticamente sottodimensionate.
Spostare l'attenzione principale dalle dimensioni totali della macchina. Indicare invece i chilogrammi di acqua evaporata necessari all'ora. Questa metrica specifica normalizza le offerte tra diversi fornitori. Un fornitore potrebbe citare una cavità enorme che utilizza una bassa potenza. Un altro potrebbe citare una cavità compatta che utilizza una potenza elevata. Preciso i calcoli della capacità di essiccazione delle microonde devono basarsi sulla rimozione dell'acqua pura anziché sul peso lordo del prodotto.

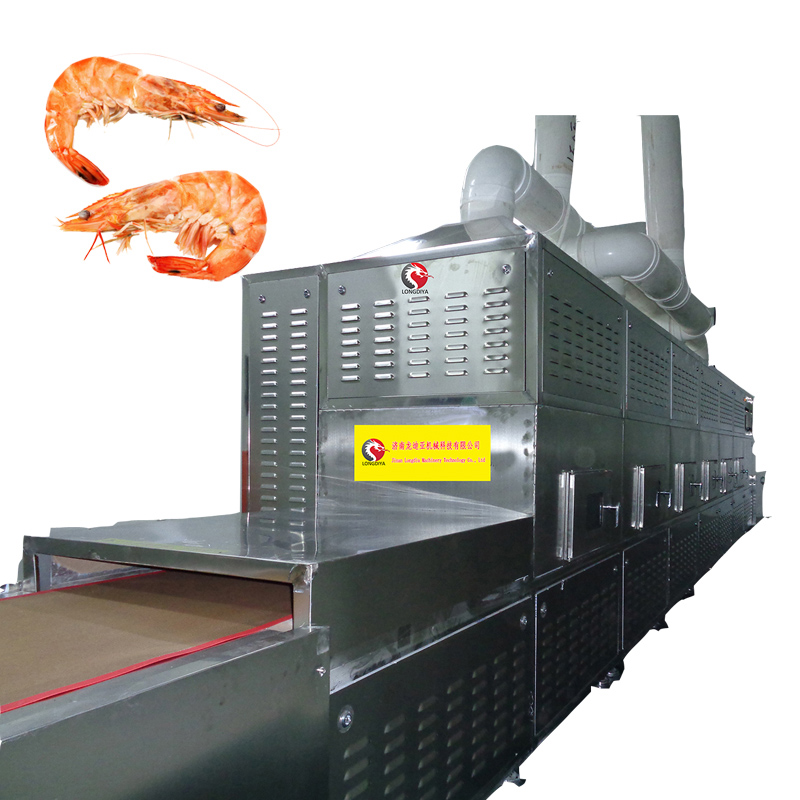

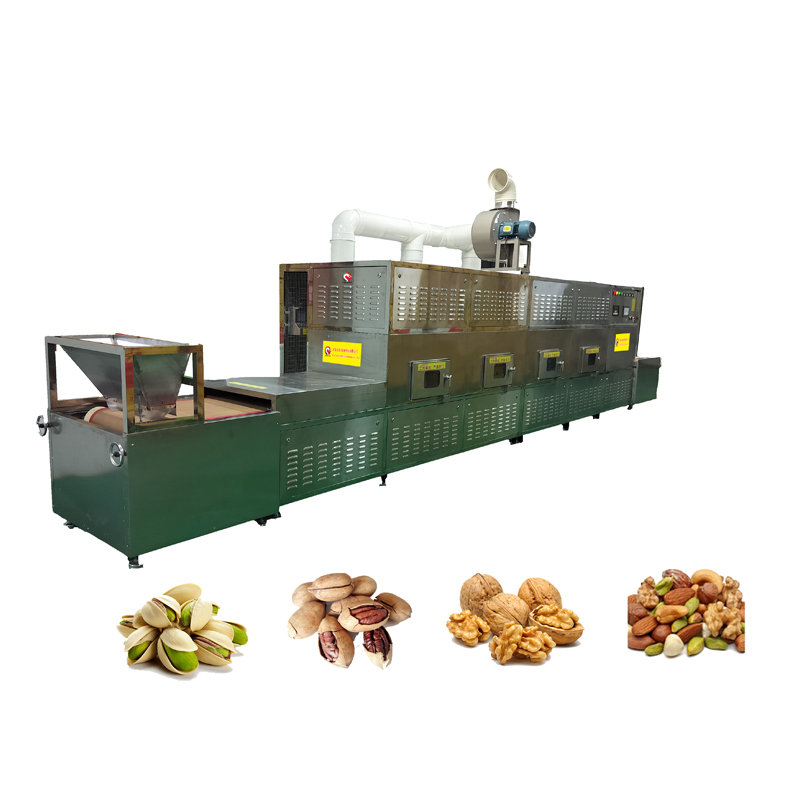

Specifica chiaramente il tuo stile operativo nel documento iniziale. Dire ai fornitori se la struttura richiede un forno batch o a asciugatrice a microonde continua . I forni batch si adattano perfettamente ai cicli specializzati a basso volume. Funzionano eccezionalmente bene per polveri farmaceutiche di alto valore o ceramiche delicate. I sistemi continui eccellono nella lavorazione industriale in linea di grandi volumi.
Per i sistemi continui è necessario definire diversi parametri meccanici:
Velocità del nastro richiesta espressa in metri al minuto.
Profondità massima consentita del letto del prodotto per garantire una penetrazione uniforme delle microonde.
Larghezza di carico del trasportatore in base agli estrusori a monte o agli alimentatori a vibrazione.
Le linee di produzione raramente funzionano in condizioni perfettamente stazionarie. Le apparecchiature a monte spesso spingono inaspettatamente materiale extra lungo la linea. I fornitori della domanda descrivono come il sistema gestisce i picchi di produzione del 10-15%. La macchina deve assorbire questi improvvisi picchi di volume senza compromettere l'obiettivo finale di umidità. Chiedi in che modo il loro software di controllo modula la potenza del generatore durante improvvisi cambiamenti di carico. Un software adeguato impedisce al sistema di andare offline durante fluttuazioni minori.
L'infrastruttura della tua struttura determina quali apparecchiature puoi installare con successo. Ignorare i limiti spaziali o elettrici provoca gravi ritardi di installazione e costi di aggiornamento imprevisti.
Indica chiaramente l'infrastruttura elettrica disponibile nella tua struttura. Elenca la tensione in ingresso, la fase e l'amperaggio massimo disponibile. Prendi nota di eventuali limiti sulla distorsione armonica consentiti dalla tua griglia. Chiedi ai fornitori di quotare configurazioni specifiche del magnetron. Potresti preferire più unità da 100 kW per l'energia grezza nell'industria pesante. In alternativa, potresti desiderare generatori a stato solido più piccoli e modulari da 10 kW. La tecnologia a stato solido offre un controllo della frequenza estremamente preciso. Inoltre impedisce l'arresto totale del sistema in caso di guasto di un singolo modulo.
Le bollette delle utenze incidono pesantemente sulla redditività operativa a lungo termine. Chiedere ai fornitori di calcolare il previsto consumo energetico dell'asciugatrice . Devono esprimerlo in termini di kilowatt consumati per chilogrammo di acqua evaporata. Richiedere una ripartizione rigorosa dell’efficienza di conversione dell’energia dalla rete al microonde. I magnetron convertono tipicamente circa il 60-70% dell’energia elettrica in microonde utilizzabili. Devi sapere dove va a finire l'energia rimanente. Chiedere loro di dettagliare le opzioni di recupero del calore, se applicabili.
Lo spazio rimane estremamente prezioso negli impianti di produzione attivi. Fornisci le tolleranze dimensionali massime (lunghezza x larghezza x altezza) nella richiesta di offerta. Richiedere ai fornitori di dettagliare l'intera impronta fisica. Il preventivo deve includere generatori e refrigeratori per il raffreddamento dell'acqua. Deve inoltre tenere conto dei ventilatori di scarico, delle pompe per vuoto e dei quadri elettrici principali. Lasciare queste periferiche ingombranti fuori dall'elaborazione della richiesta di offerta porta a piani di produzione affollati e non sicuri.
Gli ambienti industriali richiedono protocolli di sicurezza rigorosi. Le apparecchiature elettromagnetiche ad alta potenza richiedono una schermatura robusta, interblocchi di sicurezza automatizzati e logica di sicurezza.
Gli impianti moderni fanno molto affidamento sulla raccolta centralizzata dei dati. Richiedere dettagli su come il nuovo sistema si integra nelle reti SCADA o PLC esistenti. Specifica protocolli industriali comuni come Allen-Bradley, Siemens o Modbus. È necessario specificare la necessità di monitoraggio della temperatura a circuito chiuso. Le termocoppie metalliche tradizionali fungono da antenne e interferiscono con i campi a microonde. Richiedono sensori avanzati come telecamere a infrarossi (IR) o sonde in fibra ottica. Questi strumenti non metallici misurano in modo sicuro la temperatura del prodotto durante il riscaldamento attivo.
Gli standard di sicurezza sono assolutamente non negoziabili. Richiedere una certificazione formale per standard accettabili di dispersione delle microonde. Fare riferimento alle linee guida dell'OSHA, della FDA o degli equivalenti CE locali. Tipicamente, la perdita ambientale deve rimanere inferiore a 5 mW/cm² ad una distanza di 5 centimetri dalla macchina. Delineare requisiti rigorosi per i meccanismi di sicurezza interni. Sono necessari sistemi di rilevamento rapido dell'arco per prevenire gli incendi. Richiedi l'integrazione automatizzata della soppressione degli incendi utilizzando acqua o gas specializzato. Richiedono meccanismi di arresto di emergenza multipli e facilmente accessibili lungo l'intero perimetro.
Le applicazioni alimentari e farmaceutiche sono soggette a rigide norme igieniche. Specificare il grado di protezione dell'ingresso (IP) richiesto per tutti gli armadi elettrici. Gli ambienti che richiedono lavaggi frequenti ad alta pressione necessitano di classificazione IP65 o IP69K. Definire chiaramente i materiali da costruzione accettabili. Specificare l'acciaio inossidabile 304 per l'uso generale nella lavorazione alimentare. Richiedi acciaio inossidabile 316L per ambienti altamente corrosivi o farmaceutici. Specifica saldature TIG continue e lisce per prevenire la crescita batterica nelle fessure.
Una richiesta di offerta completa ti protegge dal punto di vista commerciale. Costringe i fornitori a sostenere le loro richieste di ingegneria con garanzie vincolanti.
Non acquistare mai una tecnologia a microonde non provata basandosi solo sulla matematica teorica. Obbligo che l'offerente vincitore completi con successo un test pilota. Devono testare la tua materia prima specifica prima che inizi la produzione completa. Richiedi il costo preciso e la tempistica di questa fase pilota. Richiedere loro di dichiarare esattamente in che modo i risultati del progetto pilota si adattano alle garanzie di produzione. Se il progetto pilota non riesce a raggiungere gli obiettivi di umidità, delineare le clausole di uscita.
I tempi di inattività delle apparecchiature distruggono la redditività della produzione. Richiedere un elenco dettagliato delle parti di consumo soggette a elevata usura. I sistemi a microonde consumano componenti specifici nel tempo durante il normale funzionamento. Richiedi i prezzi sui magnetron sostitutivi, sui nastri trasportatori specializzati in PTFE e sulle finestre delle guide d'onda. Richiedi tempi di consegna garantiti per queste parti specifiche. Indica i costi di sostituzione attuali direttamente nel preventivo per evitare futuri aumenti dei prezzi.
Chiarire esattamente chi gestisce la configurazione meccanica finale. Specificare che il preventivo deve includere il Factory Acceptance Testing (FAT). Dovresti prima ispezionare la macchina in funzione presso la loro struttura. Richiedi un Site Acceptance Testing (SAT) completo dopo l'installazione nel tuo stabilimento. Il SAT dovrebbe richiedere un funzionamento continuo per 8 ore senza guasti. Includere la formazione dell'operatore in loco nel prezzo iniziale. Il tuo team deve sapere come pulire, risolvere i problemi e utilizzare il sistema in sicurezza ogni giorno.
Errori comuni nella richiesta di offerta da evitare:
Impossibile fornire le variazioni esatte dell'umidità iniziale.
Supponendo che tutti i magnetron offrano la stessa durata di vita.
Considerando lo spazio fisico richiesto per i refrigeratori d'acqua.
Ignorare le certificazioni locali sulle emissioni e sulla conformità alla sicurezza.
Approvvigionamento le apparecchiature di essiccazione industriale rappresentano una partnership ad alto CapEx. Non si tratta mai di un acquisto transazionale semplice e standardizzato. Una richiesta di offerta altamente dettagliata e basata sull'evidenza protegge completamente l'acquirente. Ti impedisce di acquisire sistemi sovraingegnerizzati e inutilmente costosi. Ti impedisce inoltre di acquistare macchine sottodimensionate e con colli di bottiglia che causano frustrazione quotidiana.
Il tuo prossimo passo richiede una collaborazione interna immediata. Assemblare un team interfunzionale prima di redigere il documento finale. Includere personale di ingegneria di processo, garanzia della qualità e approvvigionamento. Devono finalizzare la scheda tecnica del materiale in modo collaborativo. Una volta finalizzato, distribuisci la tua richiesta di offerta completa ai fornitori selezionati e richiedi risposte dettagliate, riga per riga.
R: Di solito 2-4 settimane, a seconda che sia richiesto o meno un test dielettrico preliminare.
R: In genere, chiedi un sistema chiavi in mano, ma richiedi un prezzo dettagliato per il generatore, l'applicatore e i sistemi di movimentazione dei materiali per confrontare accuratamente i costi del fornitore.
R: Guarda oltre la potenza nominale in kW della macchina e valuta la percentuale di efficienza garantita 'plug-to-heat' e il costo energetico dichiarato per tonnellata di materiale lavorato.
